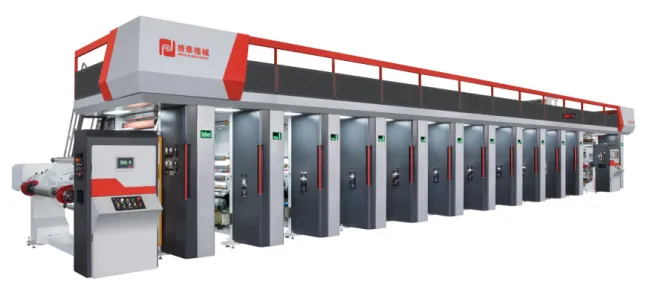

Din il-magna hija misjuqa mis-sistema ELS f'kull kulur. Uża tip ta 'drive elettroniku dirett; l-unità tal-istampar tuża mutur servo, imqabbad maċ-ċilindru tal-istampar. tikseb stampar diġitali, veloċità għolja, u intelliġenza.
Veloċità tal-istampar 300meters kull minuta. Għandu kapaċità għolja. Il-qasam tal-applikazzjoni: pakkett tal-ikel, pakkett tal-industrija, fabbrika tal-istampar, eċċ. Xi użu f'pakketti tal-kafè, pakkett tal-leave tat-te, eċċ.
Deskrizzjoni tal-istruttura

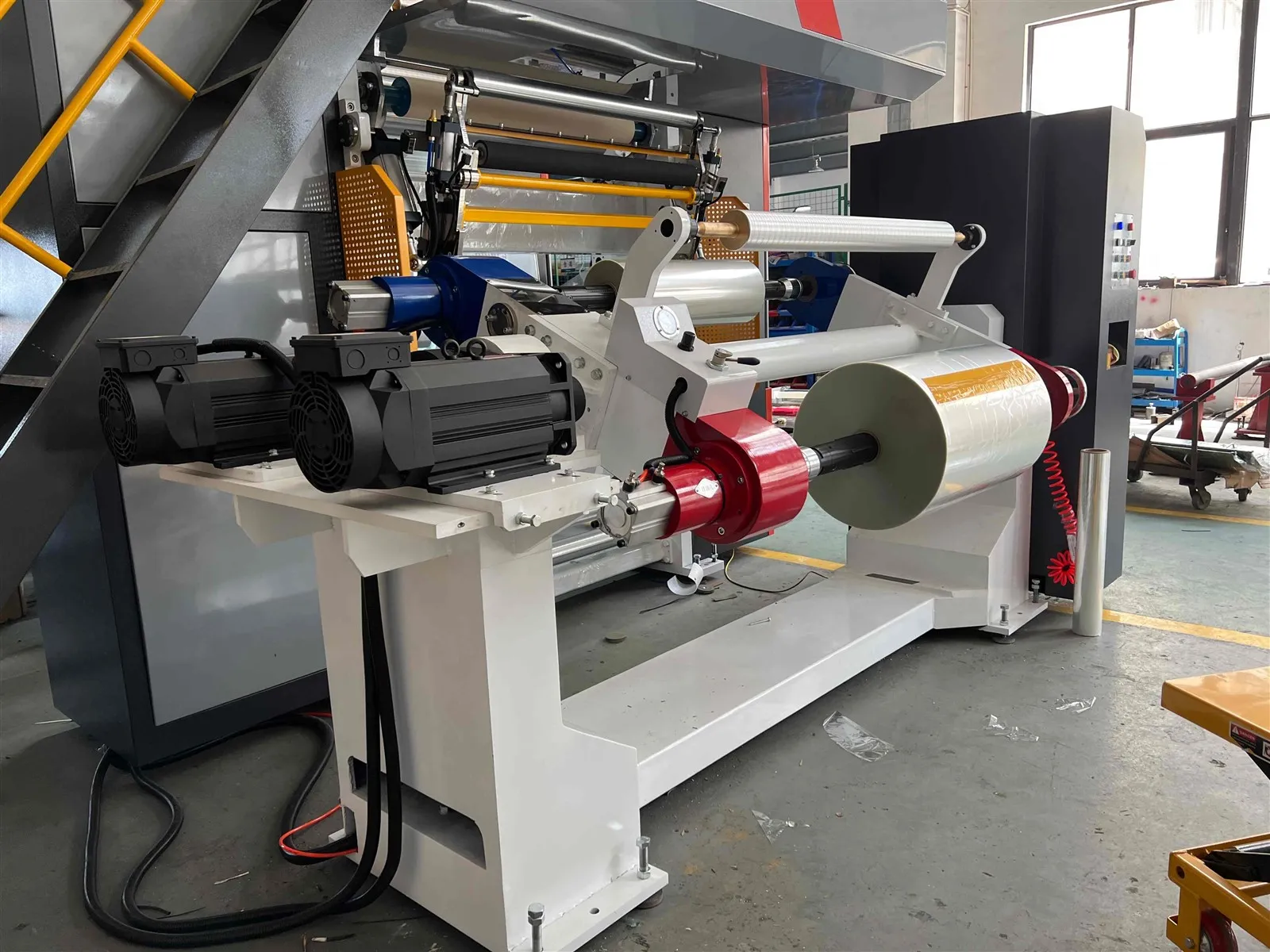

Unwinder
●The sezzjoni unwinding hija mgħammra b ' funzjoni tat-tqattigħ awtomatiku, u l-materjal huwa awtomatikament konness b ' veloċità għolja mingħajr waqfien jew jonqos. Xbieki tas-sigurtà huma installati fuq iż-żewġ naħat
●Frejm li jdur ta' stazzjon doppju-driegħ doppju-indipendenti u kombinazzjoni ta' frejm tal-azzar
●Il-metodu tat-tagħbija u l-ħatt tal-coil huwa għatu ta 'l-arja u xaft ta' l-arja, li huwa konvenjenti u malajr biex jgħabbi u jħott il-materjal.
●Single forma attiva ta 'unwinding ta' xaftijiet doppji ta 'unwinding, misjuqa minn muturi ta' konverżjoni ta 'frekwenza doppja, affidabilità għolja
Sistema ta ' kontroll tas-sewqan ●Independent jadotta Ġappuniż Yaskawa intelliġenti diġitali frekwenza konverżjoni kontroll
●Tension monitoraġġ tas-sistema u swing roller stabilizzazzjoni sistema, tensjoni ċirku magħluq kontroll
●Swivel driegħ jista jkun iduru fiż-żewġ direzzjonijiet ta ' 360 grad
●Horizontal aġġustament manwali tal-materjal roll, l-ammont ta ' aġġustament huwa ± 30mm
●Materjal b'veloċità-għolja bla waqfien-li jinbidel, materjal ġdid huwa awtomatikament misjuq bl-istess veloċità bħall-ospitant, u hemm allarm għall-materjal li jifdal
●Sejbien awtomatiku ta 'dijametru tar-romblu, pożizzjonament awtomatiku ta' tidwir u trasferiment tal-qafas li jdur, tidwir bil-mutur tat-tidwir tal-brejk 0.75KW, ittejjeb l-eżattezza tas-sejbien tad-dijametru tar-romblu
●Material li jinbidlu għandu funzjoni ta 'skoperta tal-wiċċ mgħawġa, li tista' tnaqqas it-tul tal-ġonta
●L-akbar dijametru tar-roll jista 'jiġi installat 800mm, u l-firxa tat-tqattigħ awtomatiku hija φ200mm -φ800mm fid-dijametru
Unwinder trazzjoni
●Double-roller-to-test, kombinazzjoni riġida u flessibbli, biex tiġi żgurata l-istabbiltà tat-tensjoni tal-istampar
●L-aġġustament tal-pressjoni tal-klaċċ tar-romblu flex jitlesta minn komponenti pnewmatiċi, u l-klaċċ tar-romblu flex huwa marbut mal-kompjuter ospitanti, u jitlesta mill-kontrollur ċentrali.
●The traction steel roller għandu servo motor indipendenti biex jonqos u jsuq b'mod indipendenti, li huwa misjuq mis-servo driver Yaskawa biex jitlesta l-kontroll
●Ir-romblu tal-pendlu tat-tensjoni għandu encoder intern, ikkontrollat sewwa, ta'-preċiżjoni għolja importat mill-Ġappun biex jikseb skoperta tat-tensjoni u kontroll ta' ċirku-magħluq biex jiżgura tensjoni stabbli tal-istampar
●Sistema ta' regolazzjoni u stabbiltà tal-PID tat-tensjoni f'diversi stadji-
●It-tensjoni tal-ġbid hija ssettjata b'mod preċiż minn valv li jnaqqas il-pressjoni ta 'preċiżjoni importata-
Stampar
Parti tal-immuntar tal-pjanċa
●Il-metodu tat-tagħbija tal-pjanċa huwa xaft kbir tal-pjanċa mingħajr pjanċa tax-xaft, li għandha effiċjenza għolja li tbiddel il-pjanċa. Il-ħakkiem tal-installazzjoni orizzontali jista 'jiżgura l-pożizzjoni inizjali uniformi tal-pjanċa. Iċ-ċirku ġdid tat-tindif tal-linka huwa installat fuq iż-żewġ naħat tax-xaft tal-pjanċa ta 'fuq biex inaqqas ix-xaft tal-pjanċa ta' fuq milli jitwaħħal mill-linka xotta.
●Manwal orizzontali -attwatur tar-reġistru integrali awtomatiku, sa ċertu punt tpatti għall-iżball tar-reġistru ikkawżat mill-ħxuna irregolari tal-film
Parti tal-ippressar u tal-istampar

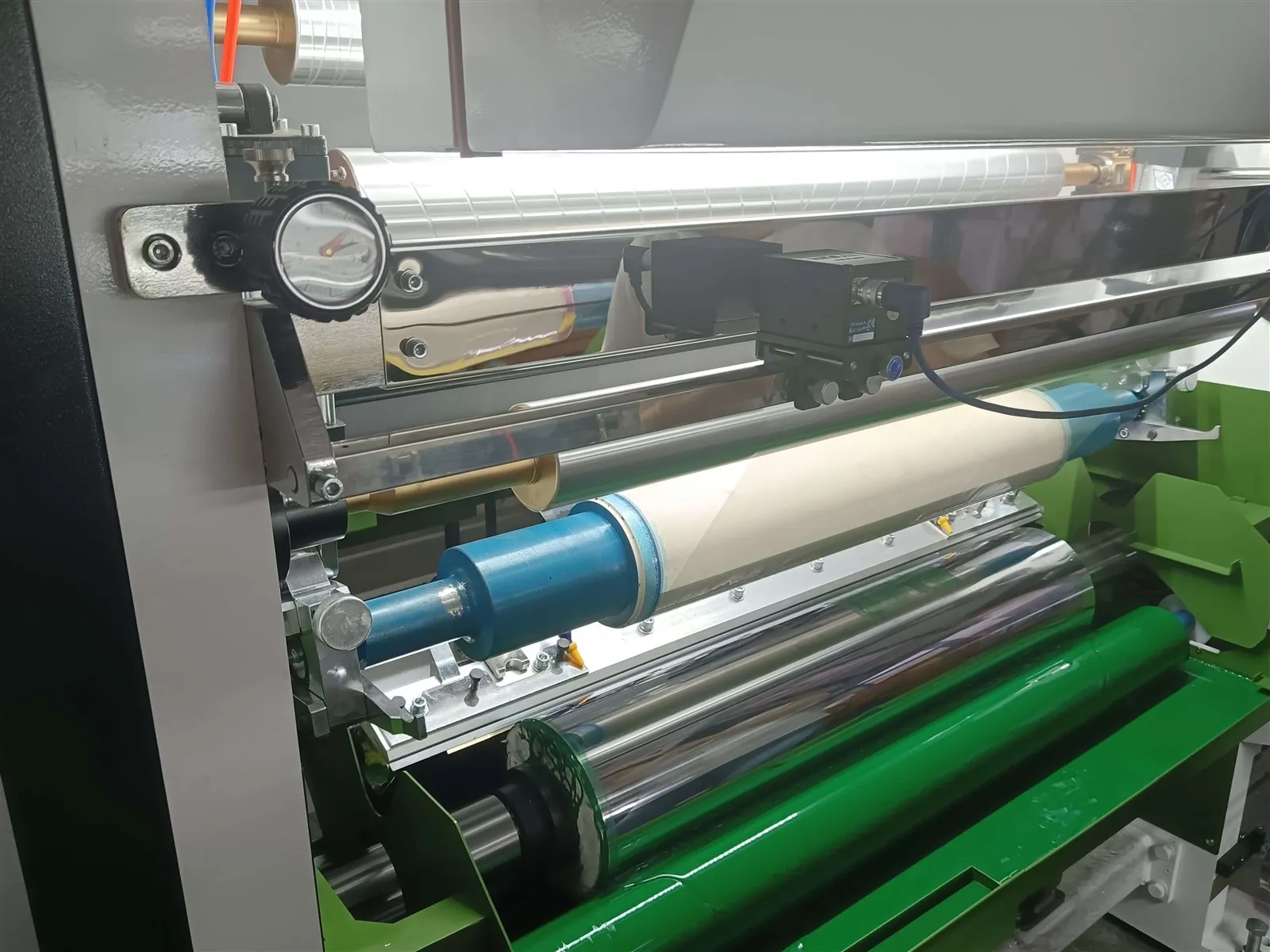

●The intaljar romblu huwa tip integrali, li jistgħu jiġu sostitwiti malajr, u r-romblu intaljar tal-gomma jistgħu jiġu msakkra fil-pożizzjoni għolja meta l-magna titwaqqaf.
●L-istruttura tar-romblu tal-intaljar hija struttura tad-driegħ swing, l-appoġġ huwa appoġġ tal-irrumblar, li jelimina l-lakuni mekkaniċi, li jiżgura li t-tul tal-film jinbidel l-iżgħar meta r-romblu tal-gomma jiġi ppressat, u l-pressjoni hija bbilanċjata fuq iż-żewġ naħat, sabiex jinkiseb l-aħjar effett tal-istampar
●The intaljar romblu se jaġixxu awtomatikament f'sekwenza meta tagħfas, u awtomatikament se rilaxx fl-istess ħin meta tieqaf.
Parti tal-barraxa
●L-apparat tal-barraxa huwa barraxa ta' kaxxa magħluqa ta'-ikkastjar standard għoli, pressjoni ta' ċilindru doppja-, struttura ta' aġġustament bi tliet-direzzjonijiet biex toħloq l-aħjar pożizzjoni tal-barraxa
●Straight lineari slide rail għall-irfigħ tal-barraxa, awto-lubrikanti bearing għall-moviment tax-xellug u tal-lemin, kollha mgħammra b'għatu ta 'protezzjoni tal-linka biex jipprevjeni t-titjir u l-iġġammjar tal-linka
●Il-moviment tal-barraxa huwa mmexxi minn mutur separat, il-frekwenza tal-moviment tista 'tiġi sinkronizzata mal-ospitanti, u l-ammont ta' moviment huwa 10mm, li jista 'wkoll jiġi aġġustat manwalment
●Is-squeegee jitbandal fuq ix-xellug u fuq il-lemin b'berings li jillubrikaw waħedhom-, li jistgħu jimxu b'mod flessibbli u mingħajr reżistenza, jeliminaw il-vibrazzjoni waqt il-moviment, u jiżguraw l-aħjar effett tal-brix

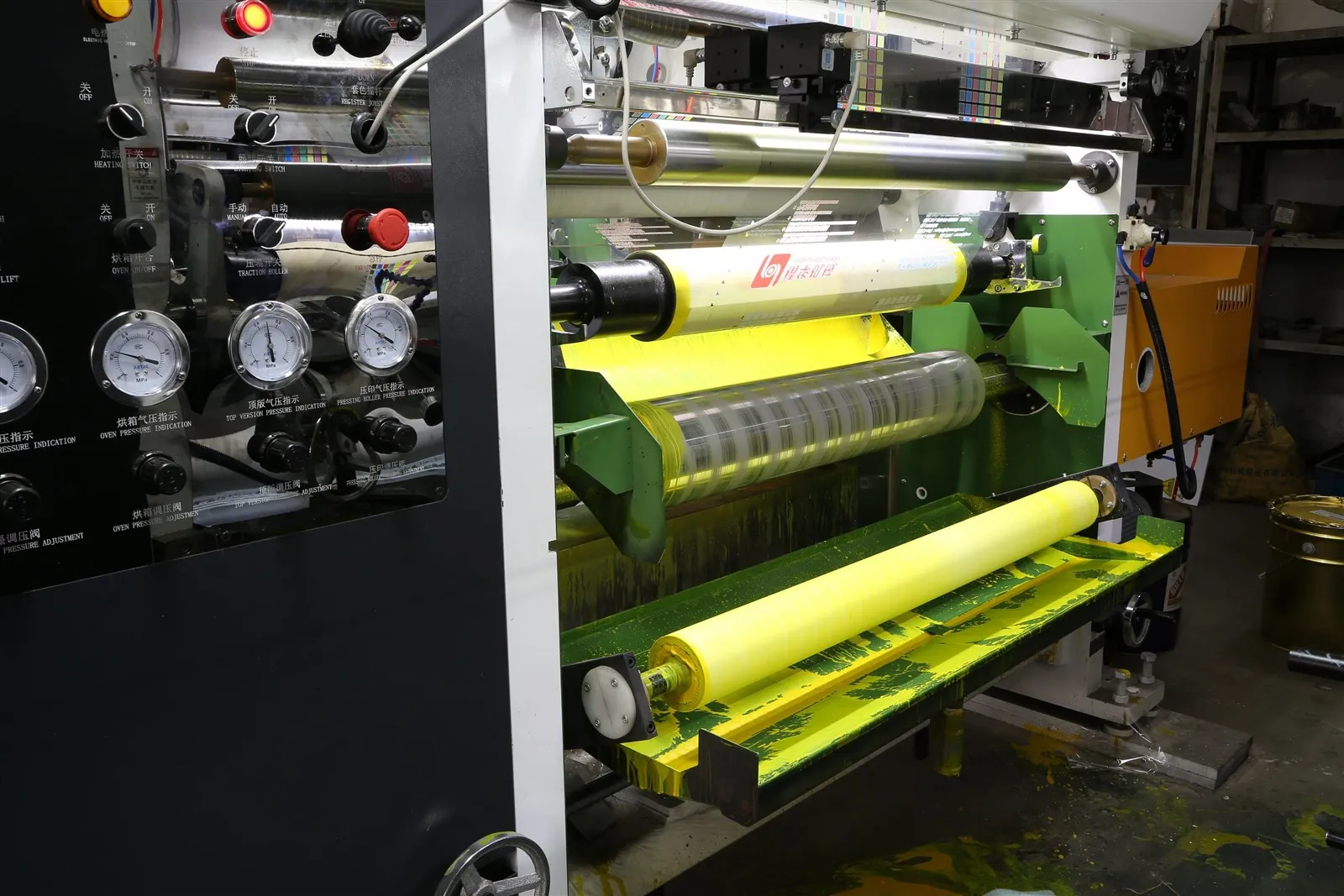

Partijiet tal-linka
●Il-funtana tal-linka hija tip miftuħ ta 'backflow, 'il fuq u' l isfel huwa aġġustat manwalment, it-tank tal-linka huwa mimli b'linka ta '8kg, u r-romblu tal-pjanċa jista' jkun bil-linka għall-istampar
●Il-metodu tal-provvista tal-linka huwa pompa tad-dijaframma pnewmatika li tiċċirkola l-linka mill-qiegħ tat-tank tal-linka. Il-linka fit-tank tal-linka hija uniformi u għandha fluwidità tajba.
Tank tal-linka ●Closed: It-tank tal-linka huwa mgħammar b'baffles tal-linka magħquda madwar in-naħa ta 'quddiem u ta' wara biex jiffurmaw pan tal-linka magħluq, il-wiċċ huwa ttrattat bit-Teflon, adattat għal rombli kbar u żgħar, li mhux biss issolvi l-problema ta 'titjir tal-linka, iżda wkoll inaqqas il-ħruġ diżorganizzat ta' VOCS u jtejjeb l-ambjent tal-użu tal-Workshop, iffrankar tas-solvent
●In-naħa t'isfel tat-tank tal-linka hija mgħammra b'apparat tal-egżost tal-art biex tnaqqas il-ħruġ mhux organizzat tal-VOCS u ttejjeb l-ambjent tal-workshop
●Il-metodu tal-linka huwa l-linka tat-trasferiment indirett tar-romblu tat-trasferiment taċ-ċilindru doppju, it-trasmissjoni tadotta veloċità separata tal-konverżjoni tal-frekwenza tal-mutur, li tista 'tkun 'il quddiem u lura, faċli biex tnaddaf u tnaqqas l-inċidenti tas-sigurtà waqt it-tindif tar-romblu tat-trasferiment tal-linka
Oħrajn
●Teflon easy-care liner huwa installat ġewwa l-wallboard stampat għal tindif faċli
●Roller ta 'gwida aġġustabbli bilaterali jikkoreġi d-devjazzjoni żgħira tal-film tal-materjal u r-romblu tal-pjanċa, u għandu dial diġitali għal aġġustament faċli
●Each grupp huwa mgħammar b'apparat ta 'nfiħ tat-tqassim
●Kull grupp huwa installat b'ħabel elettrostatiku superkonduttur anti-statiku biex jelimina l-elettriku statiku bl-akbar livell u jnaqqas l-inċidenti tas-sigurtà tal-istampar b'veloċità għolja-u problemi ta' kwalità
●Kull assemblaġġ għandu buttuna indipendenti start-waqfien, tħaddim umanizzat, konvenjenti u veloċi
●A swiċċ ta 'waqfien ta' emerġenza tal-ħabel tal-ġibda tas-sigurtà huwa installat fuq ix-xfafar tal-barraxa ta 'kull unità biex ittejjeb is-sigurtà tat-tagħmir u tnaqqas aktar korriment personali
Tnixxif
●Tip ġdid baxx ta '-ilma ta' residwu-struttura ta' devjazzjoni tal-forn tal-linka bbażata, disinn tas-separazzjoni tal-arja tax-xellug u tal-lemin, struttura ta 'ritorn tal-arja sekondarja, folja galvanizzata tal-forn/inforra tal-azzar li ma jissaddadx, biex tiżgura dħul suffiċjenti tal-arja fil-forn, veloċitajiet tar-riħ uniformi 'l fuq u' l isfel, xellug u lemin, u arja tar-ritorn bla xkiel
●Disinn tas-sistema tat-tnixxif indipendenti, temperatura stabbli, ħoss baxx. Inqas minn jew ugwali għal 85dB(A)
●Forn ta' insulazzjoni termali ta' saff doppju magħluq kompletament (-mibni f'saff ta 'insulazzjoni termali jista' jiffranka l-enerġija b'10%-20%), fann ta 'veloċità għolja personalizzata u -kbar, il-veloċità tar-riħ taż-żennuna tal-forn tista' tilħaq 35-40 m, veloċità baxxa ta 'temperatura niexfa, Issolvi b'mod effettiv il-problema tat-tnixxif diffiċli tal-linka bbażata fuq l-ilma, tevita l-ħami f'temperatura għolja tal-film, taffettwa l-karatteristiċi tal-film, u teqred it-tensjoni tal-magna kollha
●L-arja sħuna terġa 'lura fl-arja diversi drabi għall-utilizzazzjoni, tiffranka l-enerġija
●The disinn ta 'pressjoni negattiva fil-kaxxa kollha jnaqqas l-VOCS ta' emissjoni maħruba, inaqqas il-fenomenu ta 'pjanċi niexfa, u jtejjeb l-ambjent tal-workshop
●Disinn tal-ftuħ u l-għeluq pnewmatiċi tal-kabinett, il-volum tal-ftuħ u l-għeluq huwa 0-300mm, li huwa konvenjenti għat-tagħbija tal-materjal u t-tindif tar-romblu tal-gwida
●Intelligent kontroll kontinwu tat-temperatura kostanti, kontroll awtomatiku grupp wieħed, konvenjenti u preċiż
Tkessiħ
●Jadotta l-ilma-romblu mkessaħ biex jiksaħ, it-temperatura tal-ilma hija 20 grad -25 grad, id-dijametru huwa φ150mm
●Ir-romblu mkessaħ bl-ilma-għandha struttura ta 'protezzjoni kontra t-tnixxija tal-ilma b'ħafna-saff, li tista' tevita b'mod effettiv is-sadid u l-ġamm ikkawżati minn tnixxija tal-ilma.
●Ir-rotazzjoni tar-romblu mkessaħ bl-ilma-jadotta berings pur lubrikanti NSK importati awto-b'disinn ta 'struttura ta' disinn ta 'damping baxx, rotazzjoni flessibbli, ilma kiesaħ ifur u flussi lura, u t-tieqa trasparenti tista' tissorvelja l-istatus tat-tħaddim tar-romblu
●The li jkessaħ romblu jadotta angolu wrap kbir għall-għalf, u l-materja stampata huwa f'kuntatt quddiem biex jiżguraw l-effett tat-tkessiħ
●Il-wiċċ tar-romblu huwa magħmul minn teknoloġija ta 'sandblasting, li jnaqqas il-wiċċ f'wiċċ l-ilma vertikali u orizzontali ikkawżat mill-film mhux sinkroniku u romblu mkessaħ bl-ilma- waqt stampar b'veloċità għolja-, u ssaħħaħ l-istabbiltà tal-istampar żejjed

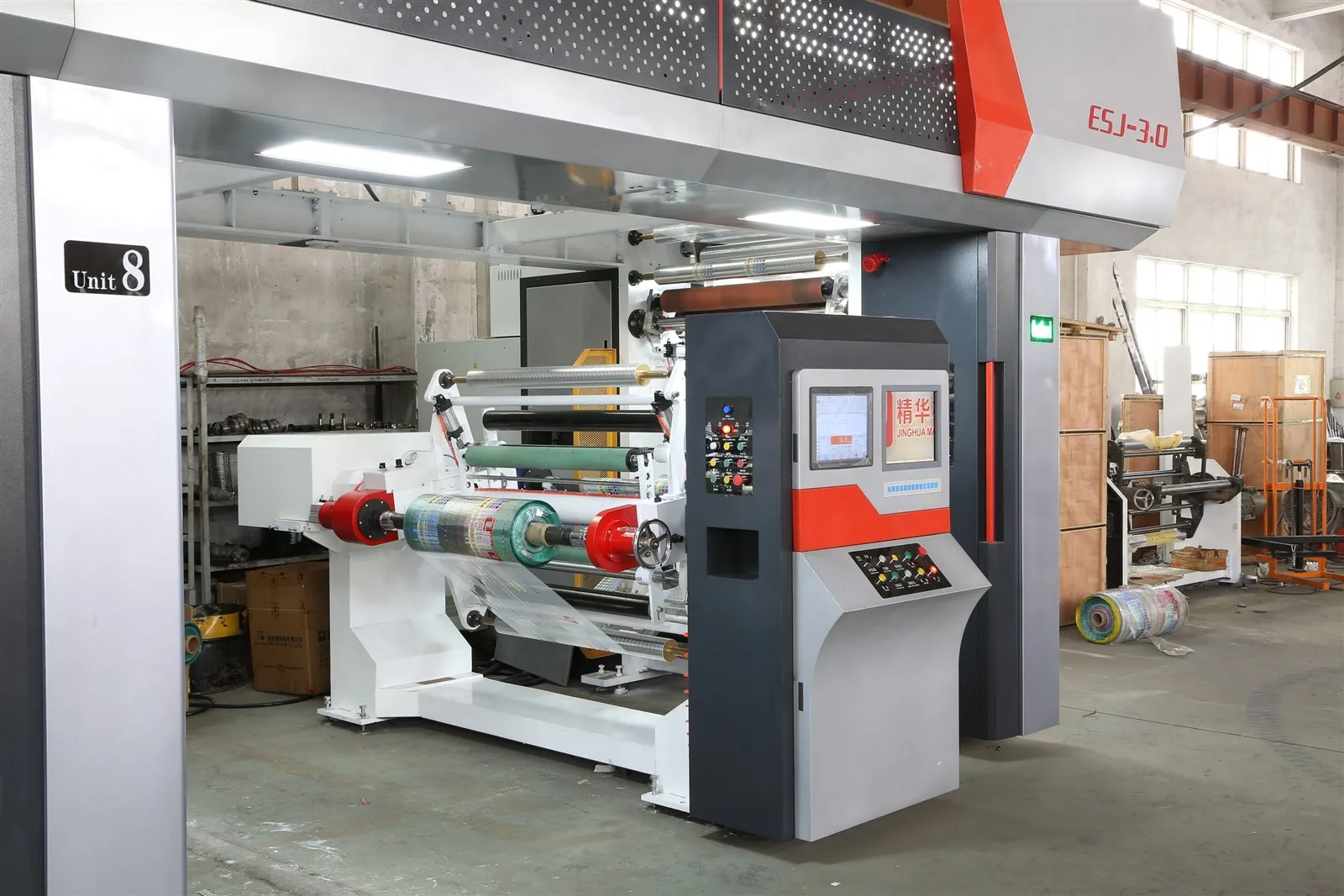

Rewinding trazzjoni
●Doppju-roller-għa-test tar-romblu, kombinazzjoni riġida u flessibbli biex tiżgura tensjoni stabbli tal-istampar
●L-aġġustament tal-pressjoni tal-klaċċ tar-romblu flex jitlesta minn komponenti pnewmatiċi, u l-klaċċ tar-romblu flex huwa marbut mal-kompjuter ospitanti, u jitlesta mill-kontrollur ċentrali.
●The traction steel roller huwa mmexxi b'mod indipendenti mill-mutur servo Yaskawa Ġappuniż u kkontrollat mis-sewwieq servo Yaskawa importat
●Ir-romblu tal-pendlu tat-tensjoni għandu encoder ta'-preċiżjoni għolja ikkontrollat sewwa importat mill-Ġappun biex jikseb skoperta tat-tensjoni u kontroll ta' ċirku-magħluq biex jiżgura tensjoni stabbli tal-istampar
●Sistema ta' regolazzjoni u stabbiltà tal-PID tat-tensjoni f'diversi stadji-
It-tensjoni tat-trazzjoni ta ' ●The hija ssettjata b'mod preċiż minn valv li jnaqqas il-pressjoni ta' preċiżjoni importata
